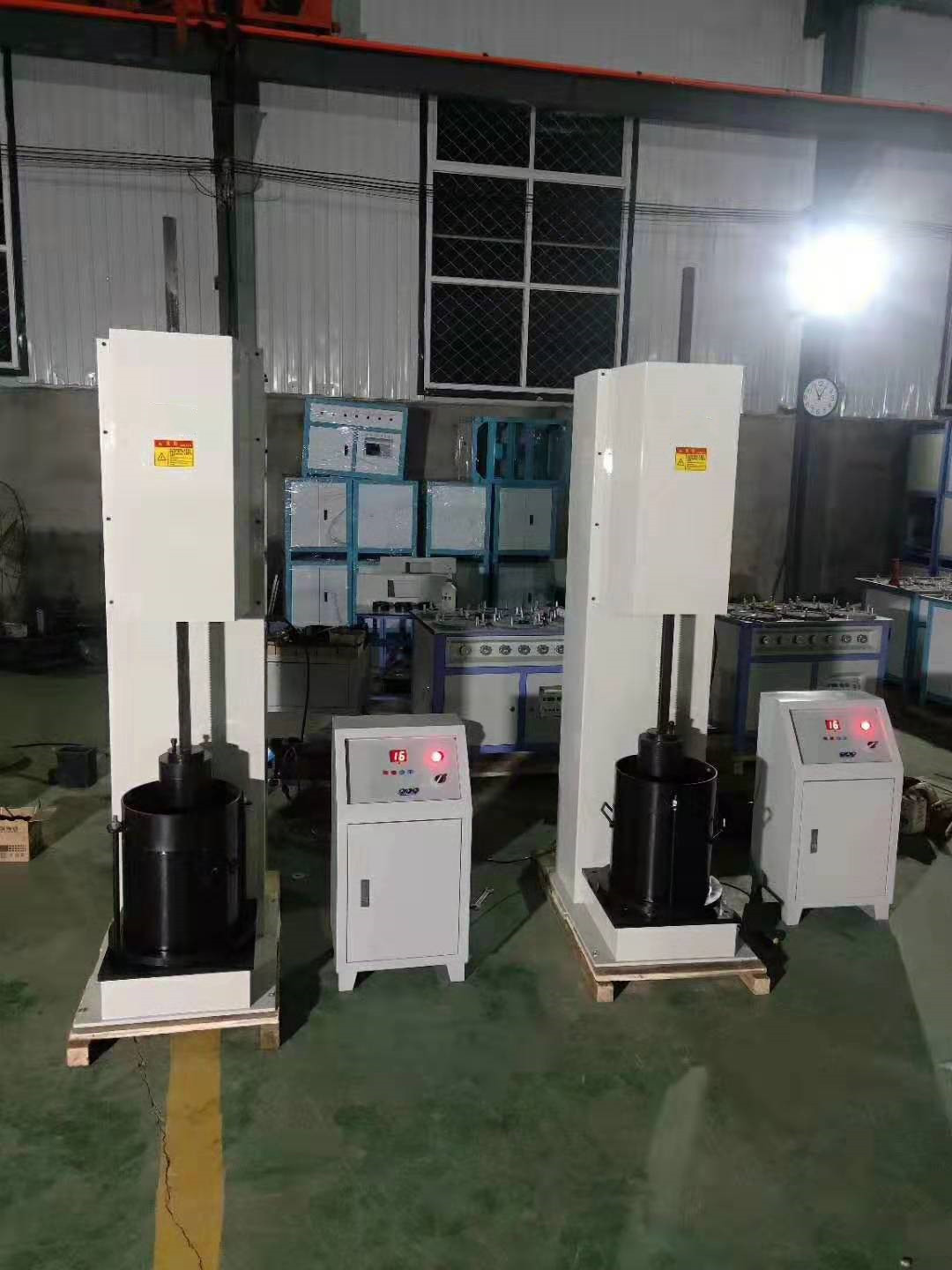

粗粒土大型击实仪主要特点：

本实用新型粗粒土大型击实仪能真实地获得大粒径粗粒土的击实参数，从而有效指导工程实践中的设计、施工及质量控制，对工程质量作出准确评价，该设备具有自动计数（在0-99次数之间可任意调）、自动控制、自动停机供应商河北大宏实验仪器有限公司，省力操作方便，分度准确，击实均匀等特点。是各勘测设计、科研单位、施工单位进行粗粒土击实试验理想的试验仪器，填补了大型击实试验的空白。使用于zui大粒径为60mm，且不能自由排水的含粘质土的粗颗粒土。

粗粒土大型击实仪概述：

主要用于水利工程、大坝、公路、铁路、机场、教学、科研等试验单位，以及建筑工地的填土工程，在标准击实的功能下，测定土的含水量和容量之间的关系，从而确定土样的zui优含水量和响应的zui大容量。

粗粒土大型击实仪技术参数：

1.电压:380V 50HZ

2.电机功率:750W

3.击实筒内径尺寸:φ300×288mm

4.护筒:φ300×高100mm

5.击实功能:591.9；2688.2KJ/m3

6.击锤质量:15.5kg 35.2kg

7.锤底直径:φ150mm

8.击锤高度:600mm±2mm

9.自动落高跟踪误差:≤±1%

10.每层击数:1—99次

11.外形尺寸:750×460×1800mm

粗粒土大型击实仪结构组成：

主要由击实筒、击实筒内的击实锤、击实筒转动盘、与该转动盘连接的传动装置、击实锤导向架、升降电机、提升机构、立柱及机架、可分体式底座等构成。

安装方法:

1.拆箱后，松开固定底座螺丝，擦净仪器各部。

2.将仪器置放到地基上，以工作台面为基准。

3.用水平仪校正，使工作台面横竖两向达到千分之三后，拧紧地基螺丝，将仪器固定好。

调试说明:

1.在接通电源前，首先检查电源线(三相四线，即380伏特)必须接通地线，并检查仪器电源开关及计数各部位。

2.注意正反方向，严禁倒转。

粗粒土大型击实仪操作步骤：

首先，将电器柜后面的四个插头接好（插头连线放在电器柜下部）：

1. 将电器柜上的“电机”插座与仪器“电机”插座接通；

2. 将仪器上的“记数”插头连线与电柜上“记数”插座接好；

3. 将仪器上的“摆动”插座与电器柜上“摆动”插座接通；

4. “电源”插座接 380V 电源上，同时，零线一定要接好；

5. 击实筒的击实选择；

6. 击实形式的选择：本仪器可进行重、轻型两种形式的击实，仪器出厂前的安装形式即为重型击实方式，如需要进行轻型击实试验供应商河北大宏实验仪器有限公司，可按以下方式进行调整： 将击锤上面装的加重杆逆时针旋下，击锤即可达到击实试验锤重15.5kg 的要求（如需要进行重型击实试验，可将加重杆再重新顺时针旋入击锤中，以保持 35.2kg 的锤重）；

7. 工作台旋转角度的调整： 工作台旋转角度的大小，可通调整钢丝绳的长短位置和缓冲器来实现；

8. 提升链条的调整： 调整提升链条应通过调整板的调整实现。 调整方法：用六角扳手拧松三个螺钉，在将螺钉调整到合适的位置后再拧紧螺钉。

粗粒土大型击实仪注意事项:

1.工作中出现计数不正常(即霍尔接近开关)可调整间隙为0.5-1mm范围即可。

2.注意保持仪器清洁。转动部分中每半年加一次油，若频繁使用，则酌情而定。

3.定期检查紧固件，发现松动，应及时拧紧，每次做完试后所用配件应擦洗上油，防止腐蚀和生锈。

粗粒土大型击实仪用途：

主要用于水利工程、大坝、公路、铁路、机场、教学、科研等试验单位，以及建筑工地的填土工程，在标准击实的功能霞，测定土的含水量和容量之间的关系，从而确定土样的zui优含水量和响应的zui大容量。
