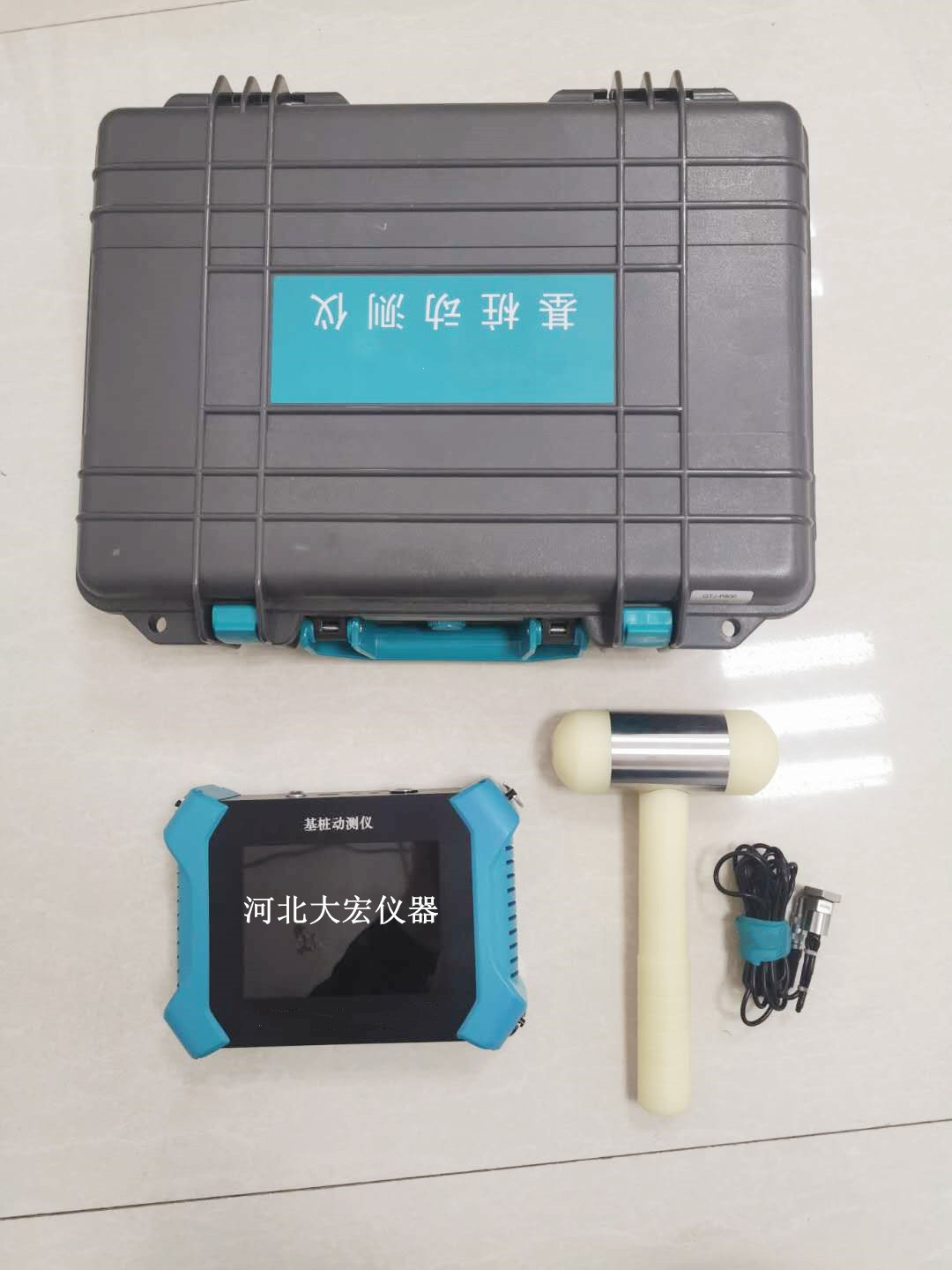

基桩小应变检测仪概述：

又称：基桩动测仪，主要用在桩基完整性检测和预制桩打桩过程监控中，是在冲击或振动荷载作用下，工程基桩的桩身结构完整性和单桩竖向承载力检测的测试分析仪器，目的是确定桩的承载力和桩身结构完整性。

工作原理：

小应变检测仪，基本原理是通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面供应商河北大宏实验仪器有限公司(如蜂窝、夹泥、断裂、孔洞等缺陷)和桩底面时，将产生反射波，检测分析反射波的传播时间、幅值和波形特征，就能判断桩的完整性。

仪器特点：

1.仪器操作方便快捷，从工程检测的需求出发，用户可快速掌握使用方法；

2.体积小、重量轻，携带方便；

3.用户通过触摸屏操作，界面简洁；

4.支持多种波形处理方法，使缺陷定位更加准确；

5.大容量数据内存，支持移动存储；

6.内置可充电锂电池，待机时间长；

7.Windows 平台下的分析软件功能全面，打印设置灵活，可以打印预览并输出处理结果；可生成检测报告。

基桩小应变检测仪技术指标

1.系统噪声电压：小于2mV

2.动态范围：大于138dB；

3.放大器频带：10Hz~10kHz；

4.A/D分辨率：16位A/D；

5.采样时间间隔：2us~32768us；

6，采样长度：1024、2048、4096；

7.时间示值误差：小于1%；

8.通道数：1；

9.放大倍数：1~128；

10.触发方式：信号触发；

11.传感器灵敏度：100mV/g

12.传感器频带：1-10000Hz

13.持续工作时间：大于10小时；

14.电源：内置可充电锂电池 （+7.4V）；

15.重量：1.24Kg

16.尺寸：220*160*50

17.显示屏：640*480 电容屏；

18.操作方式：触摸

基桩小应变检测仪使用方法：

1.点击主界面上的测量分析，进入测量分析界面。

2.在该页面可以选择已有工程或新建工程。点击工程名称下拉列表框，可以选择已有工程文件夹，点击新建工程将弹出新建工程软键盘，软键盘中输入工程名称后按Enter将新建工程文件夹。创建工程时若发现有重名工程，则会给出相应提示并返回。

3.点击新建桩，弹出新建桩软键盘，输入桩名称后按Enter键则在工程文件夹下创建一个新的桩文件。同创建工程一样，若创建桩文件时发现有重名则给出相应提示并返回。

4.点击预计桩长后的编辑框，弹出数字软键盘，输入设计（或实际）桩长（单位：m）。桩长应尽量准确，输入后供应商河北大宏实验仪器有限公司，仪器将自动设置采样间隔，准确的桩长将有利于桩形分析。

5.测量设置：包含控制测试和显示的参数，这些参数在工程检测时设置好后一般无需经常修改。

6.开始采样：点击开始采样，则仪器开始等待采样，开始采样变为停止采样，并且其它几个功能按键变为不可用状态，此时若敲击桩头，则波形区会显示敲击结果。

基桩小应变检测仪注意事项

1.避免进水。

2.避免高温（>50℃）。

3.在潮湿、灰尘、腐蚀性环境中使用要采取必要防护措施。

4.避免在强磁场环境下使用。

5.用后应及时充电，长期不用每月应充电一次。
